Sci Adv:具有高拉伸性且可定制化的微针电极阵列


一、【导读】

可拉伸微针电极阵列可以穿透生物表层组织,并与组织的运动形变相适应,以微创的方式对生物体内部进行有针对性的传感和电刺激。这种技术提供了稳定的生物电子接口,从而提高了记录信号的质量,减少了组织损伤。在神经科学、组织工程及可穿戴生物电子等领域具有广泛的应用价值。然而,目前绝大多数微针都不具有可拉伸性,同时很难对微针电极的各种参数在单个器件层面进行定制化(例如定制化电极的长度分布、检测区域等)。这主要是因为制造刚性微针电极所采用的工艺与可拉伸柔性材料不相容,同时在微针的三维结构上面临着材料集成和图案化方面的挑战。

二、【成果掠影】

美国南加州大学航空与机械系及生物医学工程系赵航波课题组在Science Advances发表封面文章,报道了一种新型可拉伸微针电极阵列的设计,制造和电生理传感应用。此可拉伸微针电极阵列可作为生物电子接口,例如作者展示了用该电极阵列检测海兔颊部各个肌肉群的肌内肌电信号。论文的第一作者是南加州大学博士生赵其耐,同时参与这项工作的还有伊利诺伊大学厄巴纳-香槟分校的Rhanor Gillette和Mattia Gazzola课题组。

三、【核心创新点】

该研究通过采用独特的激光刻蚀、微加工和转印的混合制造方案,制造了高拉伸性 (60-90%) ,可单独寻址的微针电极阵列。 微针电极的形态,长度,探测区域、阻抗和布局皆可通过低成本可规模化的方法定制。并可通过水凝胶-化学蚀刻,针对不同长度的微针精确调控尖端的电极检测区域,以探测不同深度的组织信号。

四、【数据概览】

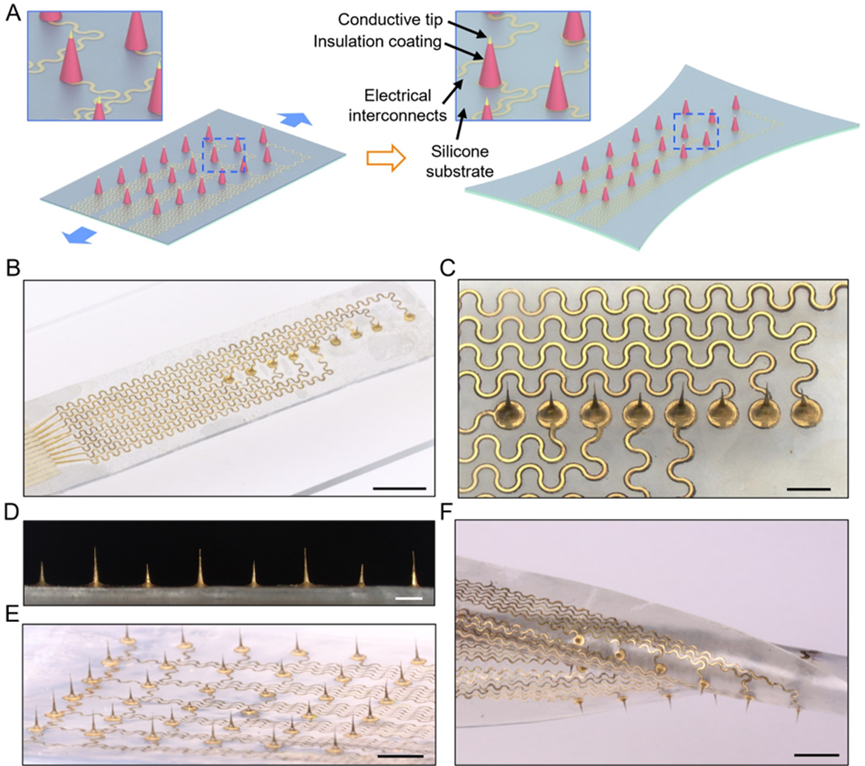

1可拉伸微针电极阵列。© 2024 AAAS

2可拉伸微针电极阵列的制造步骤示意图。© 2024 AAAS

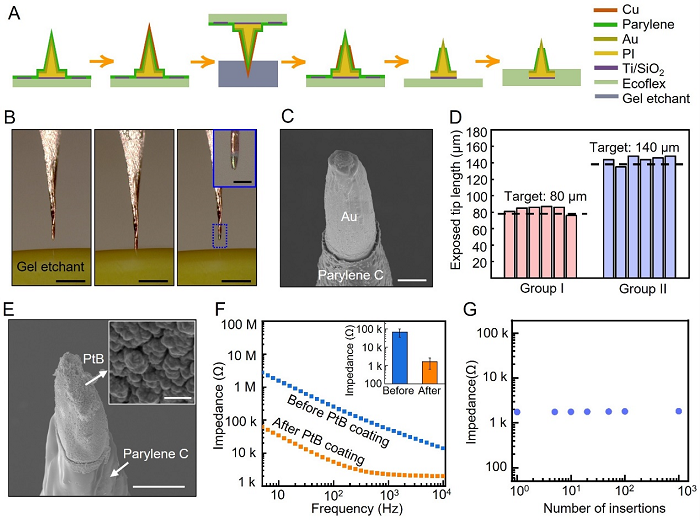

3电极探测区域和电阻抗的控制。© 2024 AAAS

4可拉伸微针电极阵列的拉伸性。© 2024 AAAS

5使用可拉伸微针电极阵列和平板微电极阵列对海兔颊部肌内和表面肌电信号进行离体测量。© 2024 AAAS

五、【成果启示】

作者提出了一种制造高度可拉伸且可定制化的微针电极阵列的方法,并通过采用水凝胶-化学蚀刻实现了对电极检测区域的方便调控。这些微针具有较高的刚度,能够稳固地插入生物组织,而高可拉伸性确保了其与柔软、活动的生物组织的紧密贴合。这使得可拉伸微针电极作为一种生物-电子界面,在脑机接口的电生理传感,皮肤间质液的电化学传感以及神经和肌肉的电刺激等方向都有潜在应用。

原文详情:Qinai Zhao et al., Highly stretchable and customizable microneedle electrode arrays for intramuscular electromyography. Sci. Adv. 10, eadn7202(2024). DOI:10.1126/sciadv.adn7202

本文由赵其耐供稿
