北大ACS Nano:氧化石墨烯胶-电极与碳管导电弹性复合体的构筑


【引言】

氧化石墨烯,作为石墨烯的衍生物,是将石墨氧化插层处理,使部分碳原子由 sp2杂化状态转变为sp3杂化状态的氧化石墨,再经超声过程得到单层二维材料,同时由于氧化过程中部分碳原子杂化状态的改变,石墨的共轭电子结构被破坏,失去了原有的良好导电性质。经过热还原或化学还原作用后,可以实现氧化石墨烯的部分还原,提高其导电性能。

氧化石墨烯的片层平面上存在丰富的环氧基和羟基,而边缘主要是羰基和羧基。由于表面富含含氧官能团,氧化石墨烯具有很好的亲水性,能够在水中均匀稳定地分散,并可以通过各种方式组装成宏观的膜材料(如减压抽滤,涂覆,喷涂,LB膜法等)。成膜过程中,氧化石墨烯分散液经过脱水后,其中含氧官能团之间的氢键和石墨烯的sp2区域的π-π相互作用实现了氧化石墨烯二维片层的层层紧密搭接,片层之间产生紧密的粘附作用。

【成果简介】

近日,北京大学曹安源教授(通讯作者)课题组利用氧化石墨烯(Graphene Oxide, GO)溶液的自然蒸发成膜方式,在硅基片(或柔性基底)上形成均匀紧密的一层薄膜,GO作为硅基片与多孔的三维多壁碳纳米管泡沫之间的中间层,能够与两端形成粘附性结合,在水分挥发的过程中,碳纳米管(CNT)与GO的界面处通过π-π相互作用紧密附着,GO片层对接触表面碳纳米管的包埋和CNT泡沫自身的缠绕连接增强了界面之间的相互作用和CNT泡沫自身的机械性能。GO胶经过热还原处理,rGO也可作为电极材料,进一步制备了高度可逆的导电弹性复合体(CNT/PDMS)。因此GO有希望作为多孔材料的胶水应用于能源和电子领域中。研究成果以“Graphene Oxide Glue-Electrode for Fabrication of Vertical, Elastic, Conductive Columns”为题发表于杂志ACS Nano上。

【图文导读】

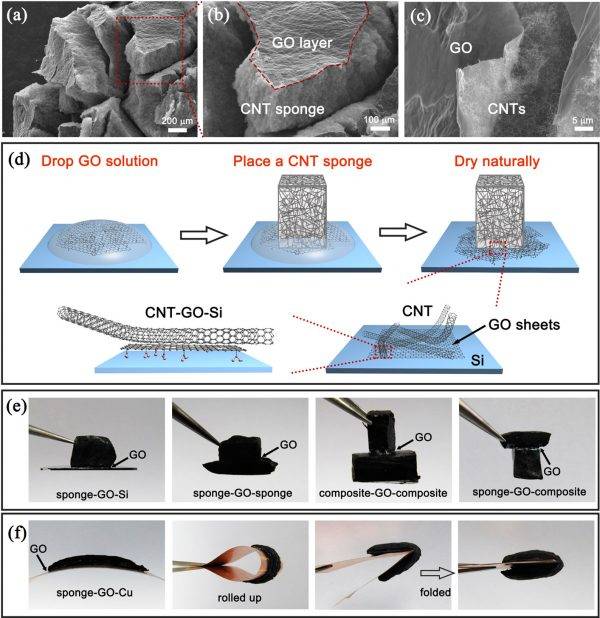

1.GO与CNT泡沫在硬质基底与柔性基底间的粘附作用

图a) b) c) GO形成的薄膜与CNT泡沫接触面间的SEM微观形貌照片。

图d) CNT泡沫在GO表面的黏附过程和CNT-GO-Si相互作用示意图。

图e) CNT-GO-Si, CNT-GO-CNT, CNT/PDMS复合材料-GO-CNT/PDMS, CNT-GO-CNT/PDMS等 不同结构的粘附作用实物照片

图f) CNT-GO在柔性基底Cu箔上,经过弯曲折叠后黏附作用没有改变的稳定性实物照片。

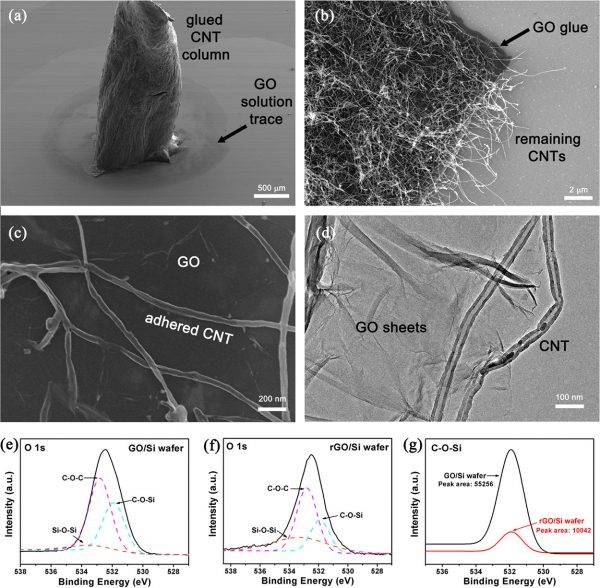

2.GO-CNT黏附界面的微观形貌和结构表征

图a) b) c) CNT-GO-Si基底的SEM微观形貌照片。将CNT泡沫从GO薄膜上揭下后,残余在GO膜上的 CNT紧密贴合并部分包埋于其中。

图d) 超声作用后,CNT仍与GO片层贴合黏附的TEM照片。

图e) f) g) GO/rGO与Si基底间的XPS精细谱,C-O-Si化学状态的存在表明基底与GO膜的黏附来自于 共价结合作用。

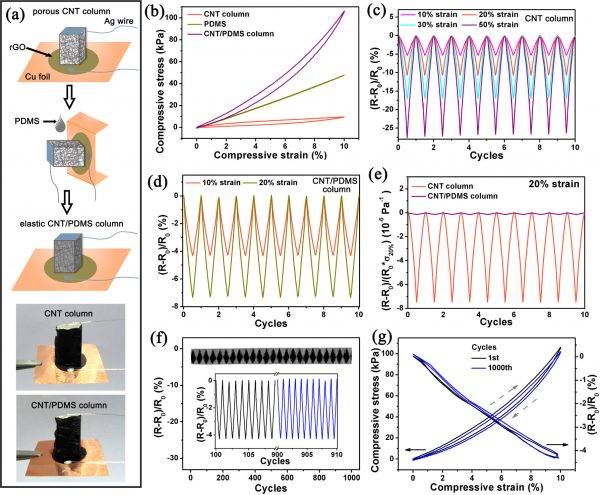

垂直回弹的CNT导电柱状网络与GO胶电极的应用

图a) 制备过程示意图:银导线连接CNT柱状泡沫的顶端与rGO胶-电极(热还原)的底部。PDMS(聚二 甲基硅氧烷)渗透于CNT多孔网络中形成复合材料,用于提高复合体的机械性能。

图b) 纯PDMS, CNT, CNT/PDMS复合结构的压缩应力应变曲线(10%应变)。

图c) CNT三维网络在10%,20%,30%,50%应变循环下的电阻变化。

图d) CNT/PDMS复合材料在10%,20%应变循环下的电阻变化。

图e) 20%应变循环下,CNT和CNT/PMDS的压缩电阻对比。

图f) 1000次压缩循环后CNT/PDMS可逆的电阻变化。

图g) CNT/PDMS复合材料在第1次和第1000次压缩后的应力应变曲线和电阻变化曲线。

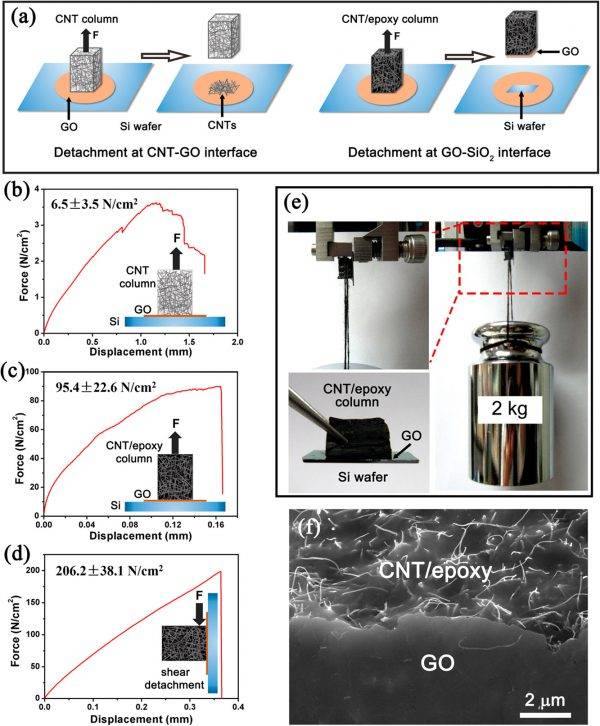

4.CNT-GO和GO-SiO2界面间粘附作用的机械性能测试

图a) 分别将纯CNT网络和CNT/环氧树脂复合材料从GO胶上揭下的效果示意图。(表明CNT-CNT之 间的相互作用弱于GO-CNT之间的粘附作用)

图b、c) 纯CNT网络和CNT/环氧树脂复合材料在标准方向的受力-位移曲线(提拉)。

图d) CNT/环氧树脂复合材料在剪切方向的受力-位移曲线(侧向剪切)。

图e) CNT/环氧树脂复合材料-GO-Si基片胶黏体系中,能够承受2kg的重量。

图f) CNT/环氧树脂复合材料从GO胶上揭下后界面的SEM微观形貌照片。

【小结】

作者发现,在GO分散液浓缩干燥的过程中,与基底(硬质Si片和柔性Cu箔)和多孔CNT三维网络之间可以形成坚固的黏附作用,起到薄膜胶的作用。GO胶经过热还原处理,rGO也可作为电极材料,进一步制备了高度可逆的导电弹性复合体(CNT/PDMS)。通过机械性能测试(拉伸、剪切作用),文中也进一步分析了CNT-GO和GO-SiO2界面之间的粘附力,并对rGO-SiO2界面更强的相互作用予以讨论,结果发现,在标准拉伸和侧向剪切状态下,GO-SiO2界面之间的分离能高达108和400J/m2,远超过CNT仿生壁虎胶带的5 J/m2

对比传统的聚合物胶和银胶,氧化石墨烯胶-电极在三维多孔材料的的粘结作用中具备超薄,不渗透,耐高温的优良特点,因此有希望应用于储能电极,柔性传感器,功能材料等方面。

文献链接:Graphene Oxide Glue-Electrode for Fabrication of Vertical, Elastic, Conductive ColumnsACS Nano, 2017, DOI: 10.1021/acsnano.6b08323)
